LCR-måler FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR-måler med flere målefrekvenser og smart sortering

• Måler R, C, L samt spenning opp til ±30 V og dioder (fremspenning opp til 0,7 V)


• Fem målefrekvenser (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) og fire RMS-testspenninger (0,1 V, 0,3 V, 0,6 V, 1,0 V)


• Automatisk komponentgjenkjenning og sorteringsfunksjon for rask kontroll av komponentpartier

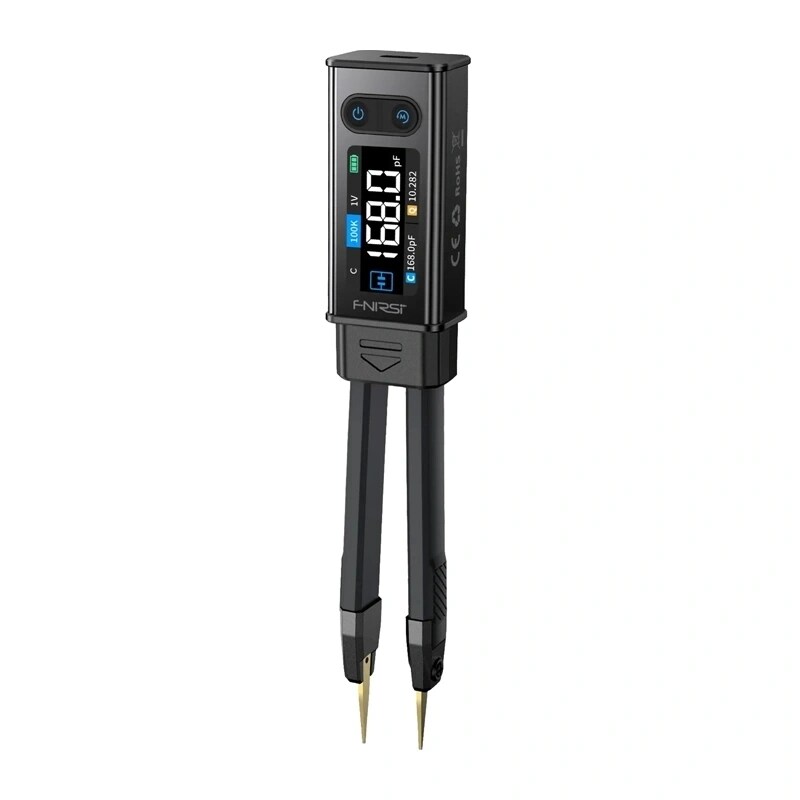

FNIRSI LCR-ST2Plus er en LCR-tester i pinsettformat for måling og analyse av elektroniske komponenter. Den egner seg til feilsøking og vedlikehold av utstyr, samt ved utvikling av nye kretser, både i laboratoriemiljø og ved arbeid på stedet.

For komponentmåling i verksted, laboratorium og felt

Instrumentet gjenkjenner automatisk motstander, kondensatorer og spoler og viser samtidig to sentrale måleverdier på skjermen. I tillegg til grunnverdiene kan den også vise parametere som D, Q, Z, X, θ og ESR, noe som gjør det enklere å vurdere komponenters egenskaper uten å måtte bruke flere forskjellige måleinstrumenter.

• Produsent: FNIRSI


• Modell: LCR-ST2Plus


• Måleområde for motstand: 10 mΩ til 10 MΩ


• Måleområde for kapasitans: 1 pF til 22 mF


• Måleområde for induktans: 1 μH til 10 H


• Spenningsmåling: opptil ±30 V


• Diodetest: forspenning opp til 0,7 V


• Målefrekvenser: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz


• RMS-testspenning: 0,1 V, 0,3 V, 0,6 V, 1,0 V


• Frekvenssveip: 100 Hz til 100 kHz


• Skjerm: 1,47 tommer HD-fargeskjerm


• Driftstid: ca. 3 timer


• Batteri: 300 mAh litium


• Lading/tilkobling: USB-C (Type-C)


• Dimensjoner: 31 × 170,7 × 20,3 mm


• Vekt: ca. 60,8 g


• Driftstemperatur: 0 ℃ til 50 ℃ (luftfuktighet ≤ 75 %)


• Oppbevaringstemperatur: -20 ℃ til 60 ℃ (luftfuktighet ≤ 75 %)

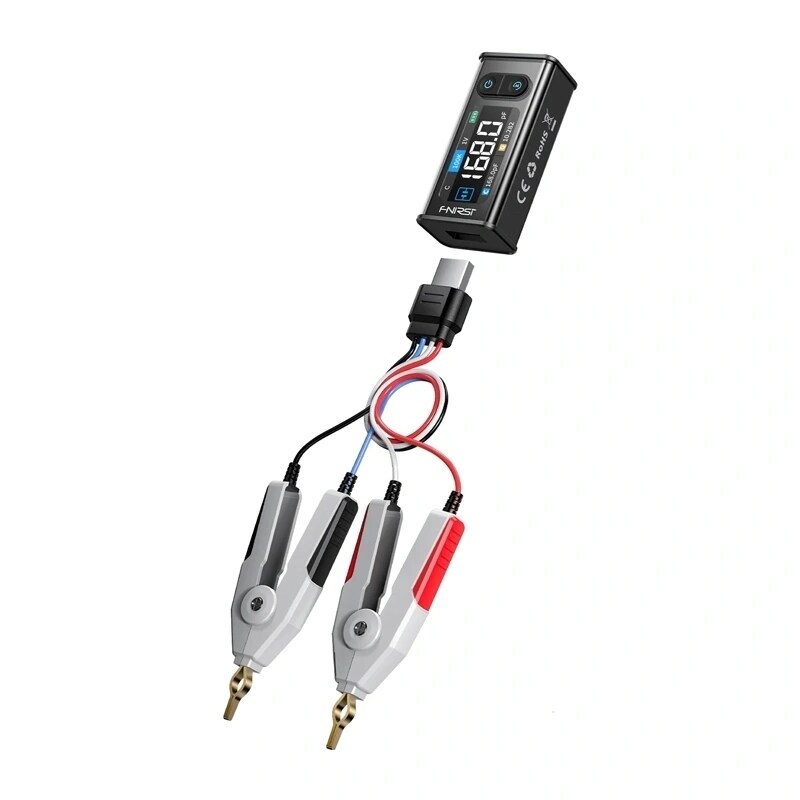

• Inkludert: LCR-tester, oppbevaringsetui, buet sonde, kortslutningsplate, datakabel, Kelvin-klemkabel, brukerhåndbok
