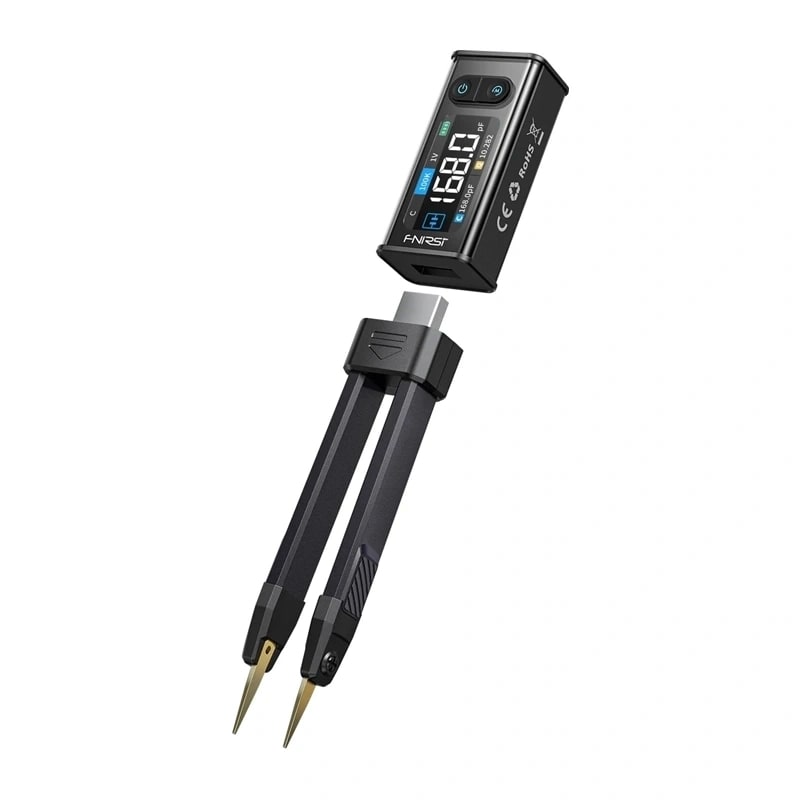

FNIRSI LCR-ST2 LCR-måler for måling og analyse av elektroniske komponenter
- Måler R (10 mΩ til 10 MΩ), C (1 pF til 22 mF) og L (1 μH til 10 H) samt spenning opp til ±30 V
- Testfrekvenser: 100 Hz, 120 Hz, 1 kHz, 10 kHz og 100 kHz; RMS-testspenning: 0,1 V, 0,3 V, 0,6 V eller 1,0 V
- Pincettutførelse med støtte for Kelvin-sonde samt fargedisplay med automatisk rotasjonsfunksjon
FNIRSI LCR-ST2 er en LCR-tester som brukes til å måle og kontrollere enkeltstående elektroniske komponenter som motstander, kondensatorer og induktanser. Den egner seg for feilsøking og kontroll i laboratoriemiljø, på servicebenk eller ved arbeid ute i felten, og kan også brukes til å sortere komponenter etter angitte nominelle verdier og toleranser.
Funksjoner for rask og oversiktlig diagnostikk
Instrumentet gjenkjenner automatisk motstander, kondensatorer og induktanser og viser også parametere som D, Q, Z, X, θ og ESR for å lette analysen. Fullbåndsskanning fra 100 Hz til 100 kHz gir et raskt bilde av komponentens frekvensoppførsel, og funksjoner som HOLD, Max og Min gjør det enklere å dokumentere måleresultatene. Det er også mulig å vise to måleparametere samtidig, samt å sammenligne seriekvivalent og parallellkvivalent visning.
Spesifikasjon
- Produsent: FNIRSI
- Modell: LCR-ST2
- Driftstid: ca. 3 timer
- Skjerm: 1,47 tommer HD-fargeskjerm med automatisk rotasjon
- Vekt: ca. 60,8 g
- Mål: 31 × 170,7 × 20,3 mm
- Tilkobling: USB-C (Type-C)
- Driftstemperatur: 0 °C til 50 °C (luftfuktighet ≤ 75 %)
- Oppbevaringstemperatur: -20 °C til 60 °C (luftfuktighet ≤ 75 %)
- Måleområde for motstand: 10 mΩ til 10 MΩ
- Måleområde for kapasitans: 1 pF til 22 mF
- Måleområde for induktans: 1 μH til 10 H
- Spenningsmåling: opptil ±30 V
- Diode: forspenning opp til 0,7 V
- Testfrekvenser: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- RMS-testspenning: 0,1 V, 0,3 V, 0,6 V, 1,0 V

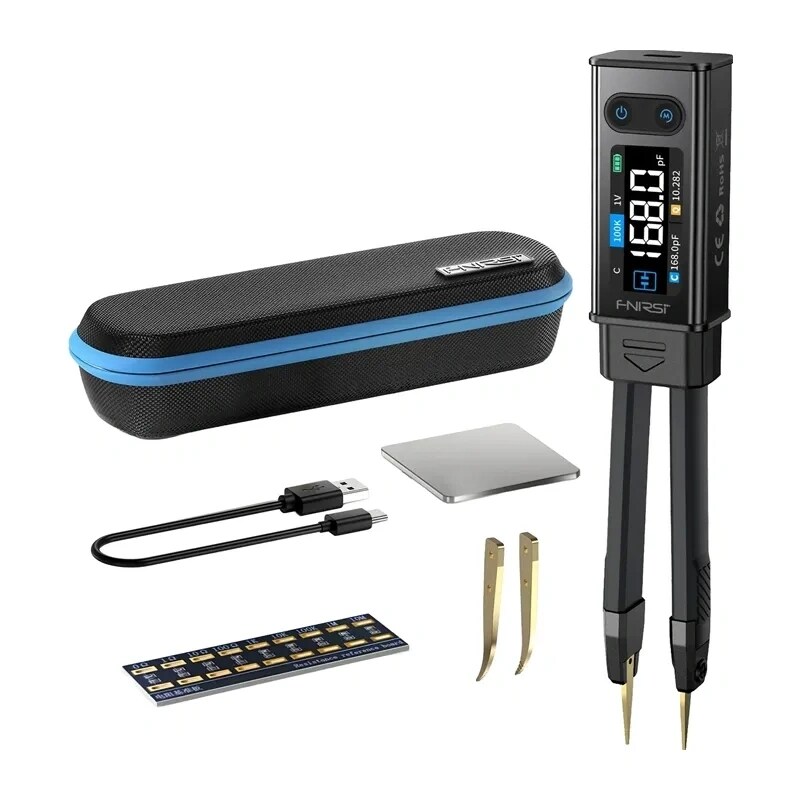

- Leveres med: LCR-tester, oppbevaringsveske, buet probe, kortslutningsplate, datakabel, brukerhåndbok
